1、概述

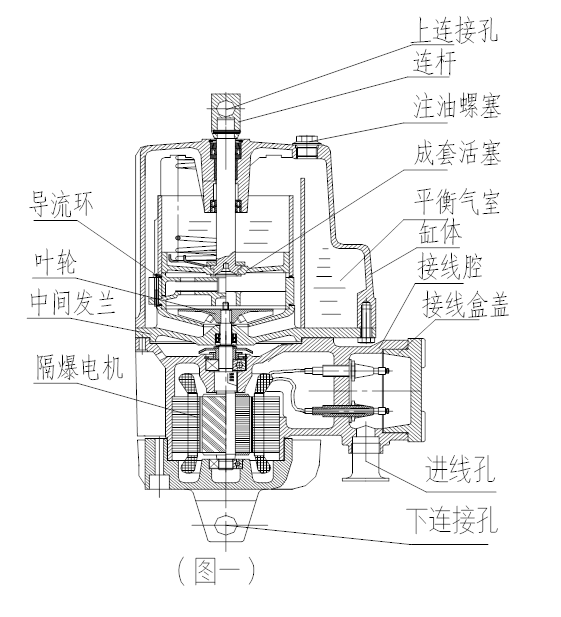

BED系列隔爆型電力液壓推動器(以下簡稱“推動器”)主要適用于操作隔爆型電力液壓塊式制動器及操動唧筒 執行/JZJC02-2015煤礦用隔爆型電力液壓推動器企業標準的產品，隔爆標志為“Exd Ⅰ Mb”用于煤礦井下(應置于峒室中》有瓦斯 執行企業標準Q/JZJC01-2015工業用防爆型電力液壓推動器技術條件的產品 推動器是實現某些機械設備半自動化、自動化的理想元件，活塞桿采用先進的防護，可減少磨損和腐蝕，有雙層防護密封、液壓系統的油腔采用雙層密封圈，從而從提高了推動器的使用壽命，該推動器具有動作平穩無噪音，耗電少，使用壽命長，維修方便等優點。 2.使用條件 2.1、環境溫度為-20 ℃ ~ +40 ℃ 2.2、安裝地點濕月的月平均大相對濕度不大于95%。 2.3、電源為三相交流電源，頻率為50Hz, 60 Hz, 隔爆dII類推動器電壓為127V、220V、380V、660V，隔爆dI類推動器電壓為38OV/660V、660V/1140V允許電壓波動為-10 % ~+10%。電機絕緣等級F級，為S1連續工作制。 2.4、周圍環境的污染等級允許為3級。 2.5、海拔高度符合GB755一2000。不超過2000M. 3結構及工作原理： BED-ELS系列電力液壓推動器主要由隔爆電機、中間法蘭、葉輪、成套活塞等組成。接通推動器電源，電機旋轉帶動葉輪產生壓力油，推動活塞及連桿向上運行。達到預定行程后維持其推力。電源斷開，電機及葉輪停止轉動不再產生壓力油，活塞及連桿在外力作用下恢復原位。（見圖一） 4型號命名規則 BED □ / □- □ □ 型號 行程 額定推力(N) 制動彈簧力（N) 動作時間 額定功率（W） 大頻率 重量 上升(S) 下降 (S) BED-30/5 50 300 270 0.4 0.36 200 1500 27 BED-50/6 60 500 460 0.60 0.58 330 1500 37 BED-80/6 60 800 750 0.60 0.58 330 1500 38 BED-l21/6 60 1250 1200 0.60 0.58 365 1500 50 BED-201/6 60 2000 1900 0.60 0.58 450 1500 50 BED-301/6 60 3000 2700 0.74 0.5 550 1500 50 BED-50/12 120 500 / 1.02 0.72 330 900 57 BED-80/12 120 800 / 0.83 0.65 330 900 58 BED-121/12 eEELS 120 1250 / 0.99 0.81 365 900 68 BED-201/12 120 2000 / 1.10 0.65 450 900 68 BED-301/12 120 3000 / 1.31 0.64 550 900 70 5、技術參數 注:1、推動器內置上表制動彈簧時,輸出的推力為零。 2、具體性能參數見推動器銘牌。 外形及安裝尺寸 (見圖二） 1)公差
電壓等級、單位為伏特（V） 爆炸性氣體環境代號 dⅠ或dⅡ額定行程代號額定推力代號系列代號
